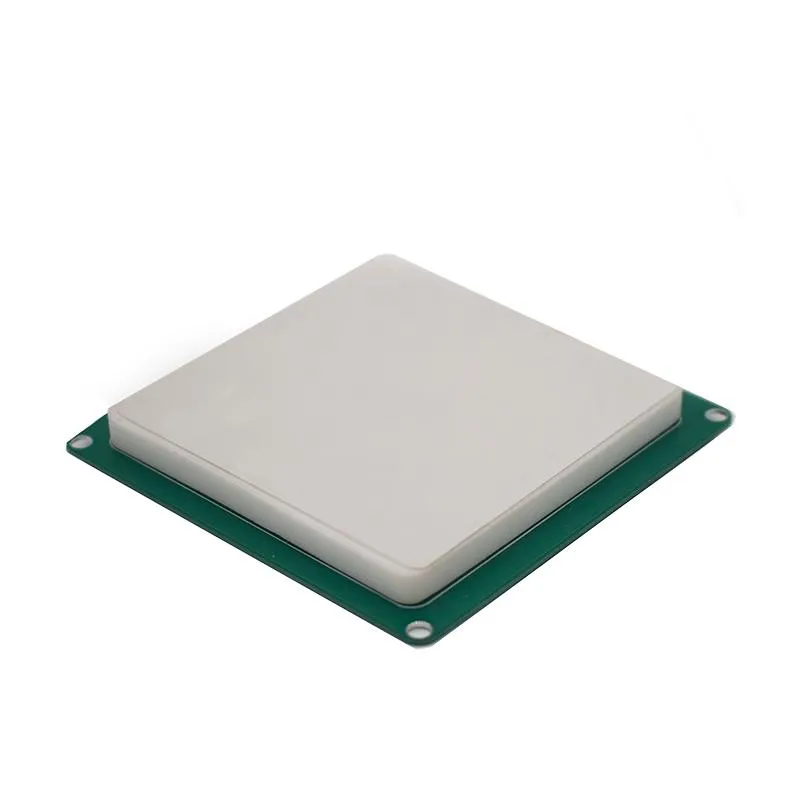

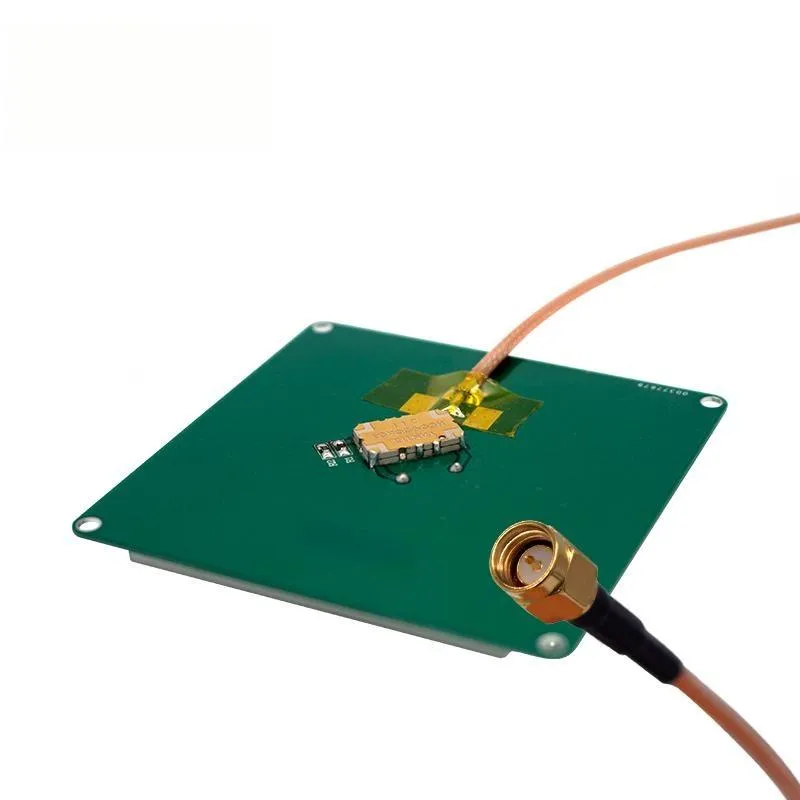

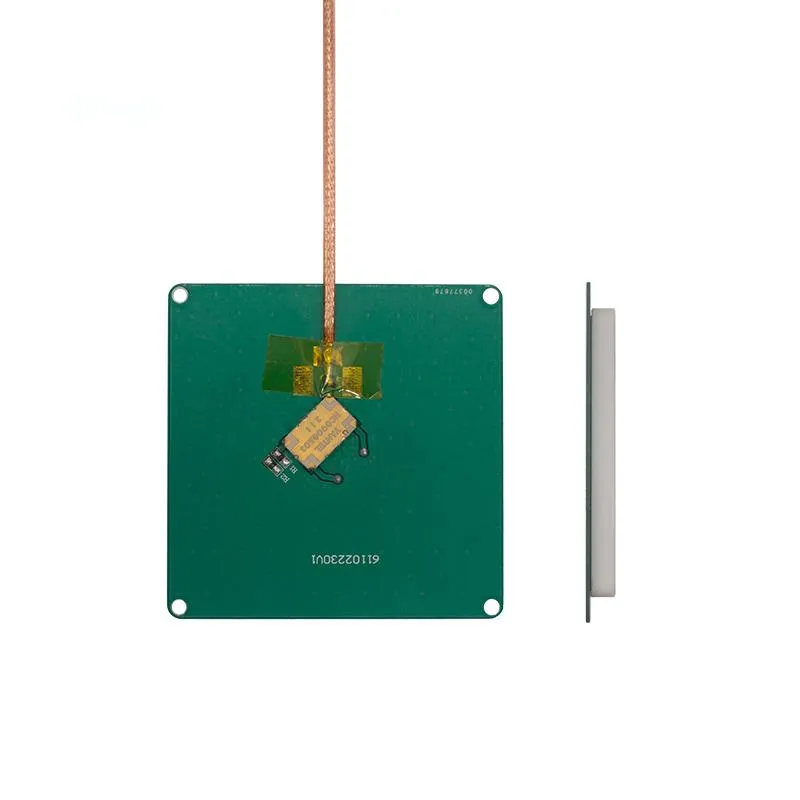

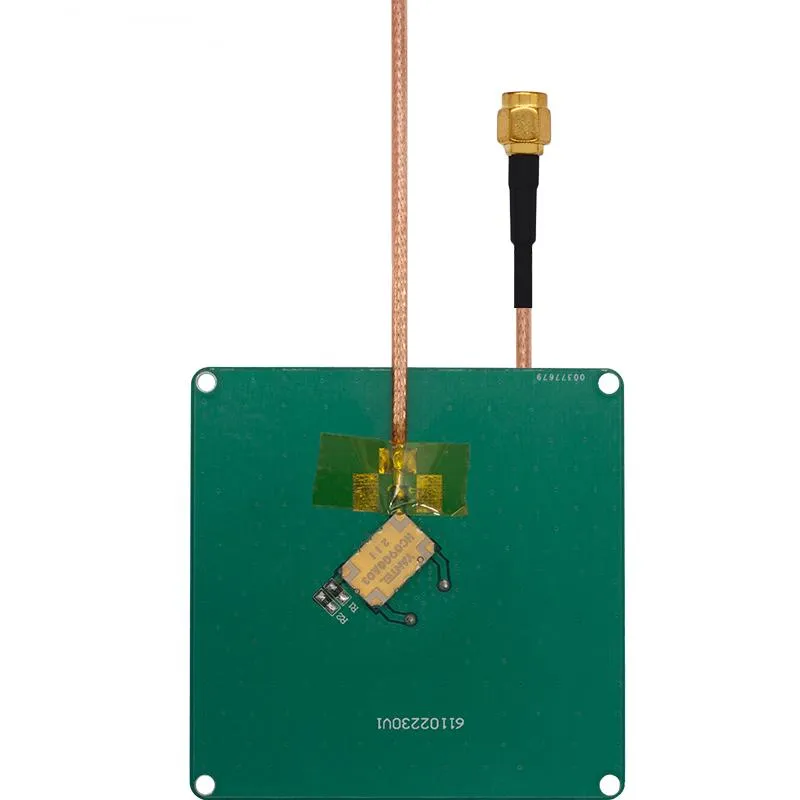

Керамическая антенна RS-STP7060
1.Область применения 1-1 Применяется в промышленной автоматизации, интеллектуальных метках, управлении активами, интеллектуальной логистике, оборудовании для Индустрии 4.0 и многих других областях. 1-2 Современная электроника и потребительские устройства, требующие усиления RFID-сигнала. 2.Кон...
Описание
маркер
1.Область применения
1-1 Применяется в промышленной автоматизации, интеллектуальных метках, управлении активами, интеллектуальной логистике, оборудовании для Индустрии 4.0 и многих других областях.
1-2 Современная электроника и потребительские устройства, требующие усиления RFID-сигнала.
2.Конструктивные характеристики
Таблица 1
| Параметр | Значение |
| Вес | <100г |

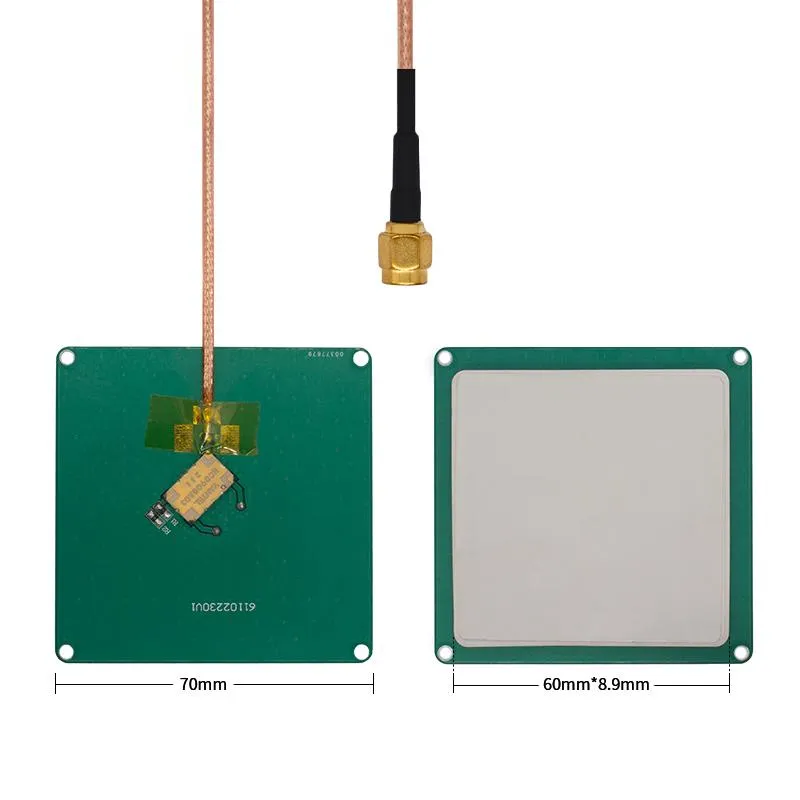

| Габаритные размеры（мм） | 70.0*70.0*8.9 |
| Тип кабеля | RG1.78 (коричневый) |
| Размер керамического элемента | 60.0*60.0*5.0 |
| Модель разъема | MMCX（угловой） |
| Длина кабеля | Общая 150 мм |
3.Эксплуатационные характеристики
Таблица 2
| Параметр | Значение |
| Рабочая температура | -40℃~+85℃ |
| Предельная температура | -40℃~+90℃ |
| Относительная влажность | 10% 95% RH |
4.Электрические характеристики
* Электрические параметры образцов, описанных в данном отчете, были измерены в следующих условиях: температура: 25±15℃; влажность: 65±20% RH; мощность прибора: 1 мкВт; атмосферное давление: (0.96±0.1)×10⁵ Па; все экспериментальные данные были получены при измерении патч-антенны с заземляющей пластиной 70×70 мм в безэховой камере.
4-1 Параметры керамического излучателя (Patch):
Показатели UHF RFID：
Таблица 3
| Параметр | Значение |
| Центральная частота | 915 МГц |
| Рабочий диапазон | 902MHz~928МГц |
| Полоса пропускания @-10 дБ | ≥10 МГц (с рефлектором 70×70 мм) |
| Максимальное усиление | 3.0 dBic (тип., с рефлектором 70×70 мм) |
| КСВ | <2.0 |
| Поляризация | Правая круговая |
| Коэффициент эллиптичности | ≥3 |
| Импеданс | 50 Ω |

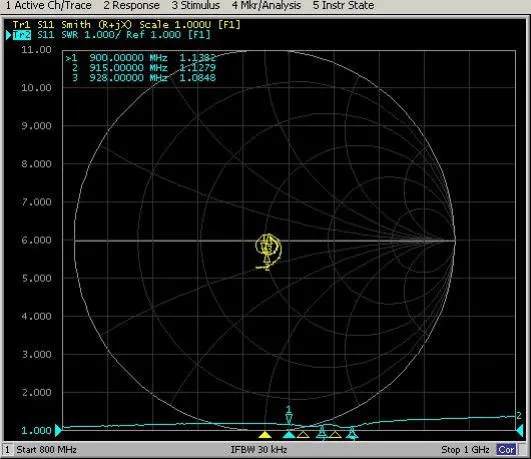

4-2 График коэффициента стоячей волны (КСВ)：
Рисунок 1
4-3 Измеренные параметры керамического излучателя в безэховой камере:

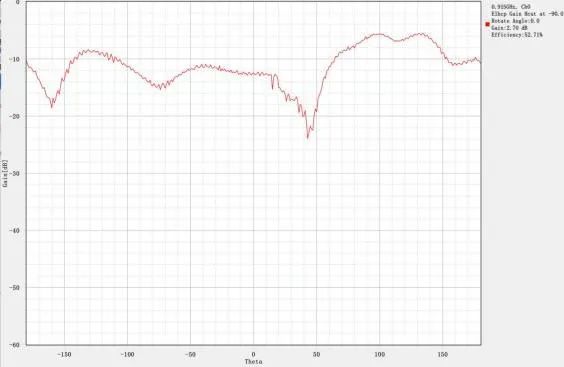

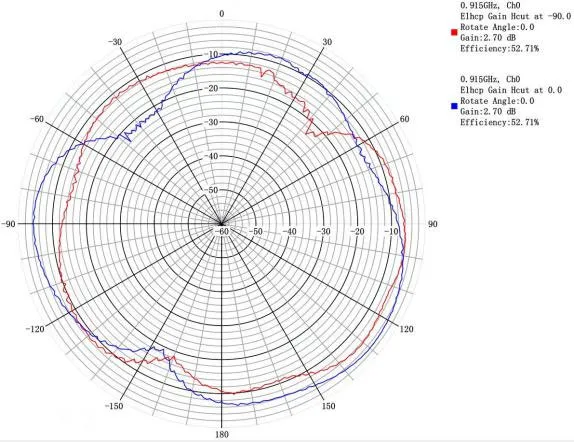

Рисунок 2: График усиления
Рисунок 3: График эффективности

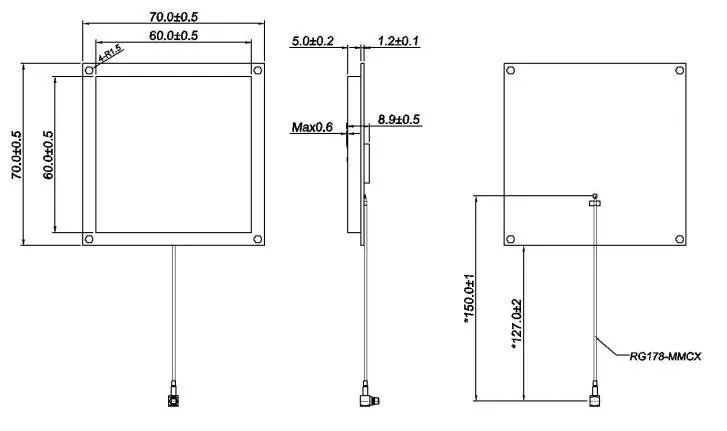

5.Габаритные размеры антенны
Рисунок 4
