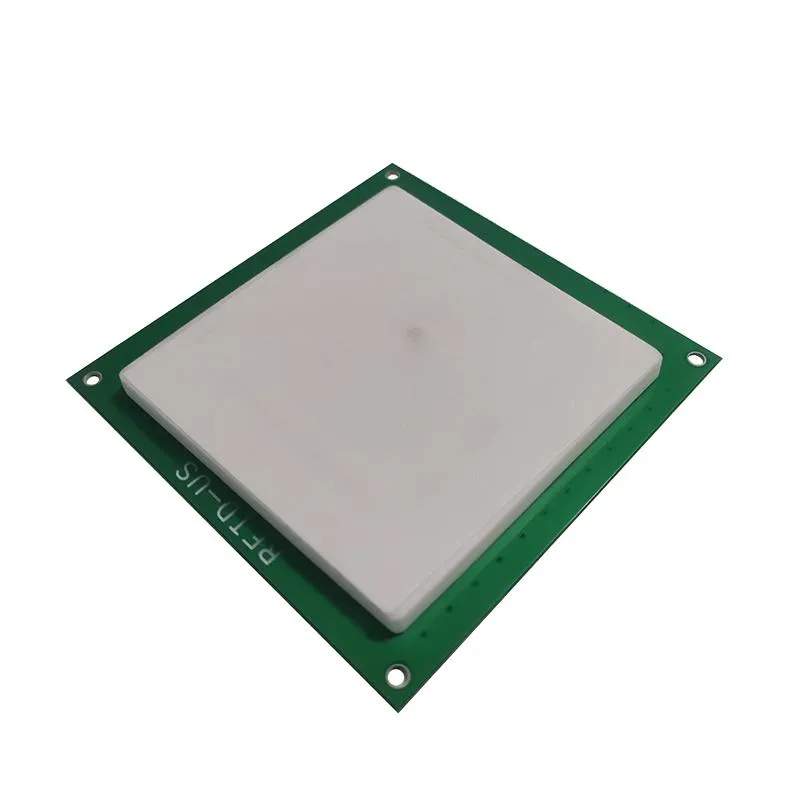

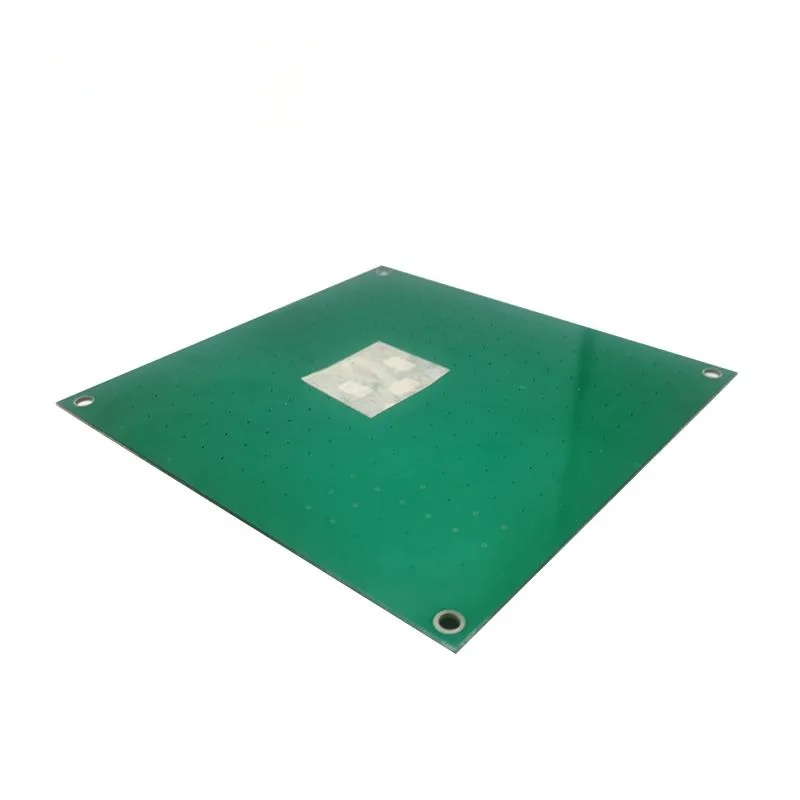

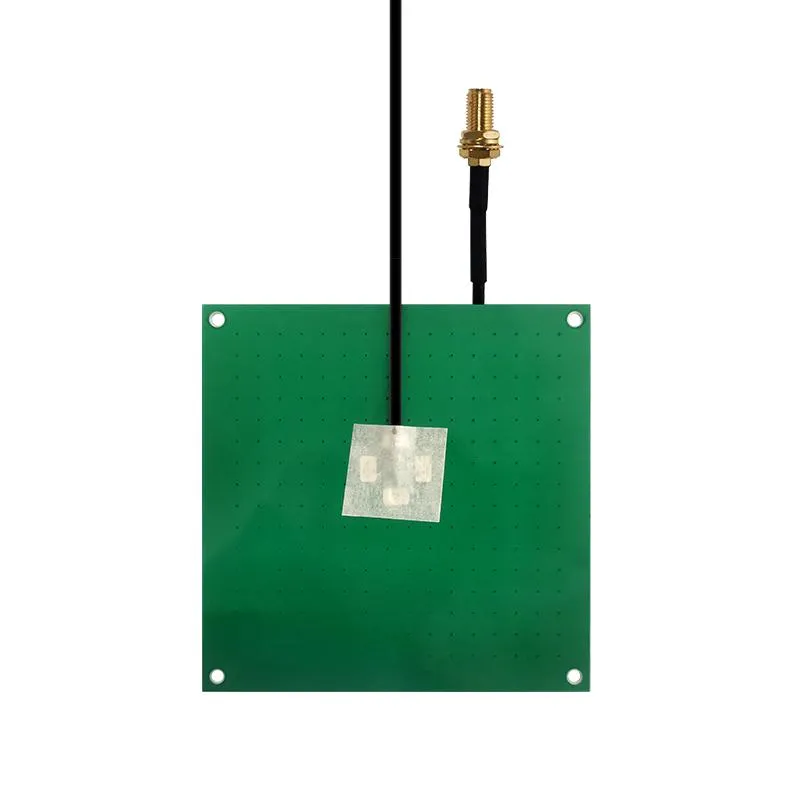

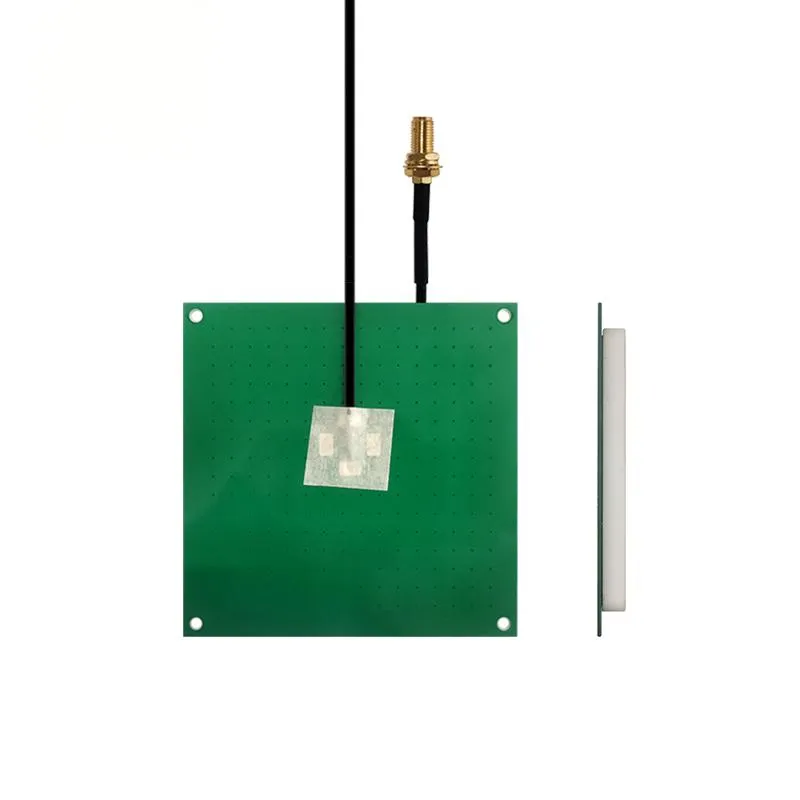

Керамическая антенна RS-STP9080
1.Область применения 1-1 Принцип радиочастотной идентификации (RFID) основан на беспроводной передаче данных между считывателем и меткой для идентификации объектов. 1-2 Широко применяется в чипах для животных, автомобильных противоугонных системах, системах контроля доступа, управлении парковк...
Описание
маркер
1.Область применения
1-1 Принцип радиочастотной идентификации (RFID) основан на беспроводной передаче данных между считывателем и меткой для идентификации объектов.
1-2 Широко применяется в чипах для животных, автомобильных противоугонных системах, системах контроля доступа, управлении парковками, автоматизации производственных линий, управлении материальными запасами.
2.Конструктивные характеристики
Таблица 1
| Параметр | Значение |
| Вес | <200г |

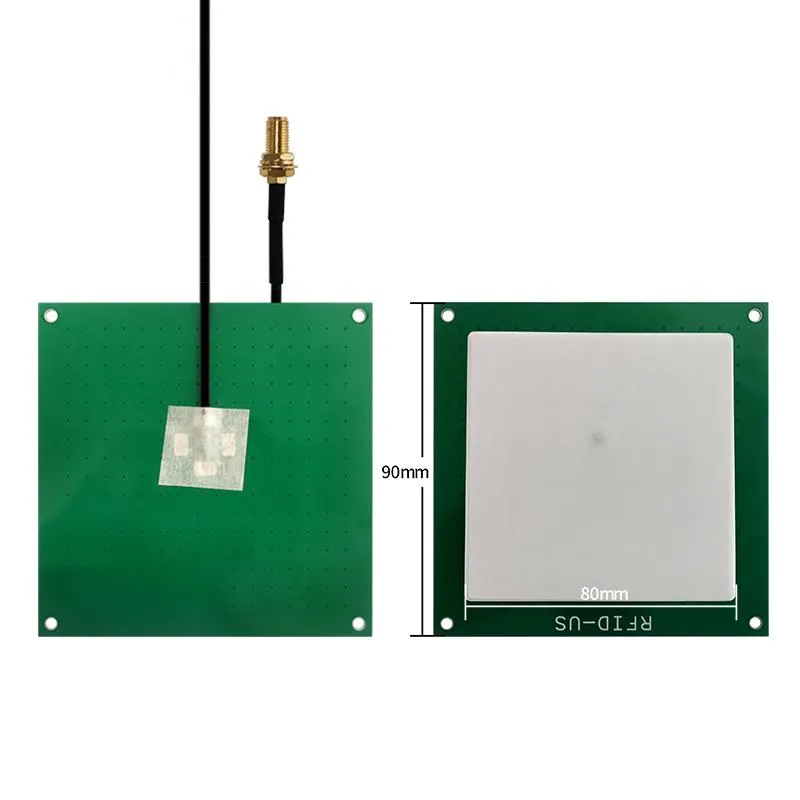

| Габаритные размеры | 90.0*90.0*8.5 |
| Тип кабеля | RG178 |
| Размер керамического элемента | 78.8*78.8*5.0 |
| Модель разъема | SMA |
| Длина кабеля | Общая 200 мм |
| Способ крепления | Не предусмотрен |
| Цвет корпуса | Отсутствует |
3.Эксплуатационные характеристики
Таблица 2
| Параметр | Значение |
| Рабочая температура | -40℃~+85℃ |
| Предельная температура | -40℃~+85℃ |
| Относительная влажность | 10% до 95% RH |
4.Электрические характеристики
* Электрические параметры образцов, описанных в данном отчете, были измерены в следующих условиях: температура: 25±15℃; влажность: 65±20% RH; мощность прибора: 1 мкВт; атмосферное давление: (0.96±0.1)×10⁵ Па; все экспериментальные данные были получены при измерении патч-антенны с заземляющей пластиной 150×150 мм в безэховой камере.
4-1 Параметры керамического излучателя (Patch) / Показатели RFID：
Таблица 3
| Параметр | Значение |
| Центральная частота | 915±3МГц
922.5±3МГц |
| Полоса пропускания | >20МГц |
| Максимальное усиление | 5.0 dBic (тип., с пластиной 150×150 мм) |
| КСВ | <1.5 |
| Поляризация | Правая круговая |
| Импеданс | 50 Ω |
 |
|

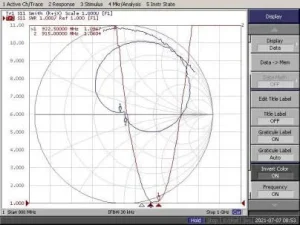

| Рисунок 1:Данные настройки согласования | |
 |
|

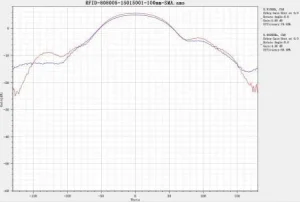

| Рисунок 2:Данные измерений в безэховой камере | |
 |
|

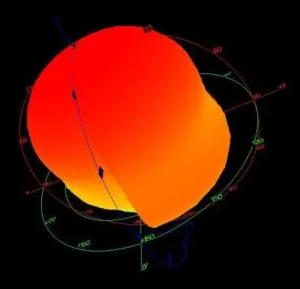

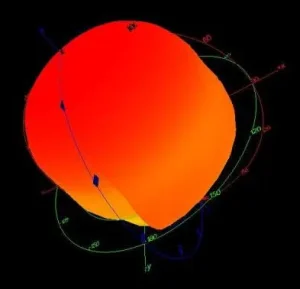

| Рисунок 3:3D-диаграмма на 915 МГц | |
 |
|
| Рисунок 4: 3D-диаграмма на 922.5 МГц | |

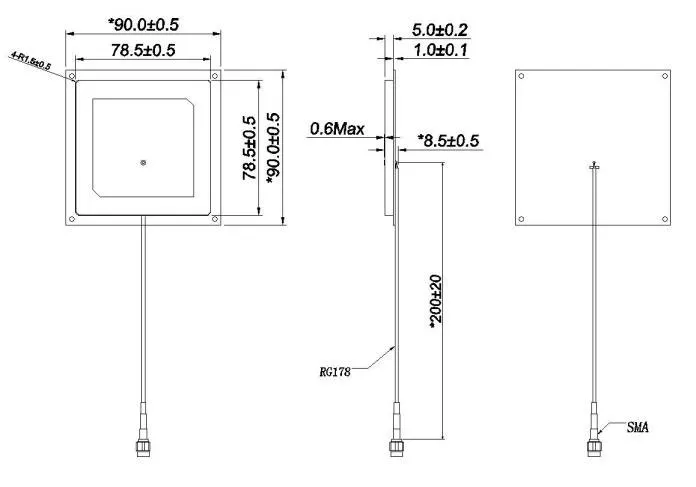

5.Габаритные размеры антенны
Рисунок 5
